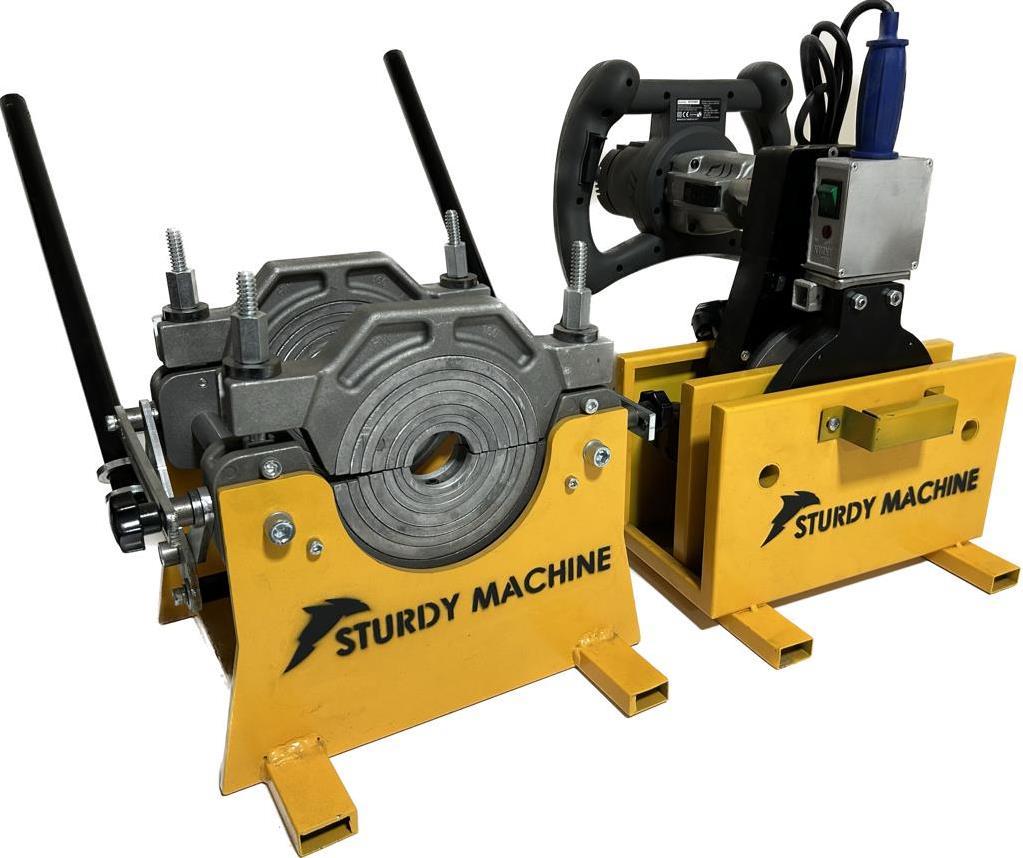

MINI-SM160 MANUEL ALIN KAYNAK MAKİNESİ
32 Bar’a kadar PE – PP – PVDF boru ve fittings’lerin 40 – 50 – 63 – 75 – 90 – 110 – 125 – 140 – 160 mm çaplarının kaynağında kullanılır.
ISO 12176 – 1 uluslararası standartlara uygun olarak operasyonel en kısa kuruluma sahip, güçlü, kolay ve seri kaynak imkanı sağlar.
Hafif yapısı sayesinde kolay kullanım imkanı sağlar.
Maksimum çalışma basıncı 150 Bar olarak dizayn edilmiştir.
-10 C° ~+40 C° ortam sıcaklığında çalıştırılmaya uygundur.
Manuel Kaynak Makine Gövdesi
Üzerinde bulunan bir adet hareketli ve bir adet sabit kelepçe ile kaynak işlemi yapılacak plastik borulara destek olarak, sabitlenmesini ve merkezlenmesini sağlamaktadır.
Sisteme yandaki iki kollarla kuvvet uygulanır.
Taşıyıcı mil üzerinde bulunan iki adet piston ile bu kuvvet hareketli kelepçeyi ileri ve geri yönlendirerek, kaynak işleminin gerçekleşmesi için gereken hareketi sağlar.
Manuel Alın Kaynak Makine Traşlayıcısı
Sağ ve sol tarafında bulunan iki döner kanat ve bu kanatlar üzerinde bulunan kesici bıçaklar ile ana gövde üzerine sabitlenmiş ve merkezlenmiş boruların, ısıtma işleminden önce alın temizliğini yapan ve ısıtmaya hazır hale getiren alın kaynak makinası elemanıdır.
Traşlayıcının döner hareketi, üzerinde bulunan motor ve redüktör grubu tarafından sağlanır.
MH-SM160 Alın Kaynak Makinası Traşlayıcı ünitesi çapaksız ve birbirine paralel boru yüzeyleri oluşturur.
Manuel Alın Kaynak Makine Isıtısıcı
Traşlama işlemi ile istenilen pürüzlülüğe getirilen boru alın yüzeylerini ısıtma plakasıyla ısıtarak birleştirme işlemine hazırlayan alın kaynak makinası elemanıdır.
Isıtıcının ısı derece ayarı ısıtıcı plakası üzerinde bulunan dijital ısı ayar termostatı ile yapılmaktadır.
Manuel Alın Kaynak Makine Muhafaza Kutusu
Muhafaza ve destek kutusu, ısıtıcının ısı kaybını önler ve traşlayıcı, ısıtıcıya destek olarak dışarıdan gelecek etkilere karşı (darbe, su, vb.) korur.
NOT : Makinelerde renk farklılıkları olabilmektedir.
